MensagemAssunto: fazer Lava farois   Sab Nov 06, 2010 2:14 am

Alguém me saberá dizer se eu da tubagem que sai do motor que vai para o jacto do para-brisas colocar um T e fazer um lava faois dará resultado???
Ou seria melhor arranjar mais um motor para fazer isso???
Visto que se colocar mais um motor trabalham os dois em simultâneo pq terá de ser a quando do jacto do para-brisas...
Se é que me faço entender
Voltar ao Topo Ir em baixo
edgar306
clube 306 (2*)
clube 306 (2*)
avatar

Mensagens : 455
Data de inscrição : 30/09/2010
Idade : 33

MensagemAssunto: Re: fazer Lava farois   Sab Nov 06, 2010 2:18 am

Isto pq depois de colocar as ópticas Angel Eyes que a tanto tempo espero e do kit xénon estava a pensar colocar nivelador automático de faróis para na inspecção não ter de tirar e voltar a por o kit xénon no fim da inspecção...
Isto tb se o t€mpo o permitir
Voltar ao Topo Ir em baixo
pampy
moderador
moderador
avatar

Mensagens : 3370
Data de inscrição : 23/08/2010
Idade : 36

MensagemAssunto: Re: fazer Lava farois   Sab Nov 06, 2010 3:55 am

edgar306 escreveu:
Alguém me saberá dizer se eu da tubagem que sai do motor que vai para o jacto do para-brisas colocar um T e fazer um lava faois dará resultado???
Ou seria melhor arranjar mais um motor para fazer isso???
Visto que se colocar mais um motor trabalham os dois em simultâneo pq terá de ser a quando do jacto do para-brisas...
Se é que me faço entender
nao ha-de ser nada de outro mundo. mais um motor um interruptor a parte e ta andar. deve de resolver

_________________


Voltar ao Topo Ir em baixo
XaYmYte_Pug306
clube 306 (0*)
clube 306 (0*)
avatar

Mensagens : 143
Data de inscrição : 20/10/2010
Idade : 30

MensagemAssunto: Re: fazer Lava farois   Sab Nov 06, 2010 7:57 am

Egdar eu estou aplicar lava farois no meu carro e olha k isto é bem mais dificil do k eu esperava.. Surprised comprei td original peugeot para o nosso tipo de para-choques e n ficou nd barato..fogo.. affraid Eu comprei o recepiente da agua(é mt maior e tras mais um furo p o motor),motor do lava farois,as duas valvulas k fazem subir os esgixos,as duas capas k j trazem os exgixos e ficam de fora do para-choques e comprei tds as tubagens(a k sai logo do motor o T e tubo)..Vou meter td a funcional so kd os medios estiverem ligados...se tivers alguma duvida diz...
Voltar ao Topo Ir em baixo
c306p
clube 306 (3*)
clube 306 (3*)
avatar

Mensagens : 888
Data de inscrição : 19/06/2010

MensagemAssunto: Re: fazer Lava farois   Sab Nov 06, 2010 11:41 am

XaYmYte_Pug306 escreveu:
Egdar eu estou aplicar lava farois no meu carro e olha k isto é bem mais dificil do k eu esperava.. Surprised comprei td original peugeot para o nosso tipo de para-choques e n ficou nd barato..fogo.. affraid Eu comprei o recepiente da agua(é mt maior e tras mais um furo p o motor),motor do lava farois,as duas valvulas k fazem subir os esgixos,as duas capas k j trazem os exgixos e ficam de fora do para-choques e comprei tds as tubagens(a k sai logo do motor o T e tubo)..Vou meter td a funcional so kd os medios estiverem ligados...se tivers alguma duvida diz...

amigo, duvidas tem o Edgar e temos todos nos...
podias era fazer um DY disso para a malta, por acaso eu também gostava de meter isso no meu preto. Wink
Voltar ao Topo Ir em baixo
edgar306
clube 306 (2*)
clube 306 (2*)
avatar

Mensagens : 455
Data de inscrição : 30/09/2010
Idade : 33

MensagemAssunto: Re: fazer Lava farois   Sab Nov 06, 2010 8:50 pm

Bem então o aconselhável é comprar motor e tudo mais para o fazer... Pensei que desse pra fazer ja a partir do esguicho do para-brisas mas ma sai-se do deposito e colocar um T e fazer para os faróis...
Voltar ao Topo Ir em baixo
edgar306
clube 306 (2*)
clube 306 (2*)
avatar

Mensagens : 455
Data de inscrição : 30/09/2010
Idade : 33

MensagemAssunto: Re: fazer Lava farois   Sab Nov 06, 2010 8:52 pm

XaYmYte_Pug306 escreveu:
Egdar eu estou aplicar lava farois no meu carro e olha k isto é bem mais dificil do k eu esperava.. Surprised comprei td original peugeot para o nosso tipo de para-choques e n ficou nd barato..fogo.. affraid Eu comprei o recepiente da agua(é mt maior e tras mais um furo p o motor),motor do lava farois,as duas valvulas k fazem subir os esgixos,as duas capas k j trazem os exgixos e ficam de fora do para-choques e comprei tds as tubagens(a k sai logo do motor o T e tubo)..Vou meter td a funcional so kd os medios estiverem ligados...se tivers alguma duvida diz...

Pois imagino que nao fique barato... td de origem... uiui
Mas eu vi um kit universal e pareceu-me jeitoso...
Vamos ver
Voltar ao Topo Ir em baixo
dann
Admin
Admin
avatar

Mensagens : 4184
Data de inscrição : 01/04/2010
Idade : 42

MensagemAssunto: Re: fazer Lava farois   Dom Nov 07, 2010 12:05 am

acho que isso nao tem qualquer utilidade mas se quiseres meter de seguida postarei um poste do forum frances utilizem um traductor para entenderem (estou com preguiça de traduzir tudo) Very Happy

pelo que dizem tudo de origem na peugeot 500euros de concorrencia 350euros

vou entao meter o poste

_________________
Voltar ao Topo Ir em baixo
http://www.facebook.com/fotospretobranco
dann
Admin
Admin
avatar

Mensagens : 4184
Data de inscrição : 01/04/2010
Idade : 42

MensagemAssunto: Re: fazer Lava farois   Dom Nov 07, 2010 12:06 am

onfre escreveu:
Installation de lave-phares (fonctionnent lorsque les phares sont allumés et quand on actionne les lave-glace) :

[swf width=768 height=432]http://306cabriolet.fr/img_forum/video-lave-phares/lave-phares-finaux.swf[/swf]

Notice de montage Peugeot en PDF :
http://306cab.free.fr/images_forum/dossiers/27.lave-phares/notice-peugeot-lave-projecteurs.pdf

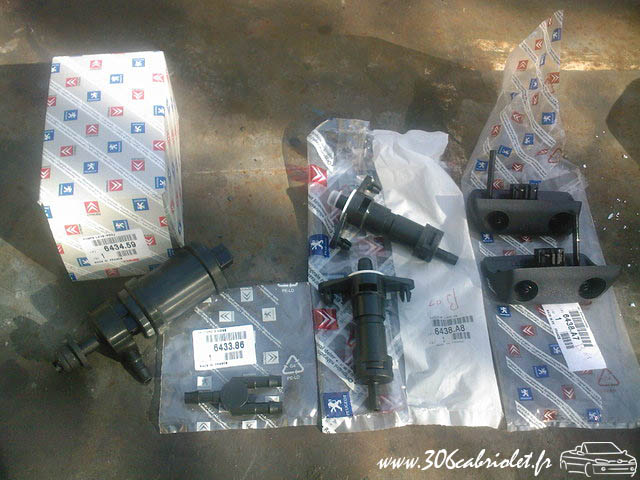

Pour le kit, comptez environ 350€ avec des réductions si vous connaissez quelqu'un qui travaille chez Peugeot, sinon 500€ :

Gicleurs lave projecteur 6438.A8 --> 2 - 49.55€ - -18% - 40.63€ = 81.26€
Raccords 3 voies 6433.86 --> 1 - 19.84€ - -13% - 17.26€ = 17.26€
Jeu cabochons 6438.A7 --> 1 - 48.03€ - -18% - 39.38€ = 39.38€
Ensemble tuyau 8x14 6439.61 --> 1 - 20.06€ - -18% - 16.45€ = 16.45€
Pompe 6434.59 --> 1 - 85.21€
Reservoir de lave glace 6431.93 --> 1 - 65.69€

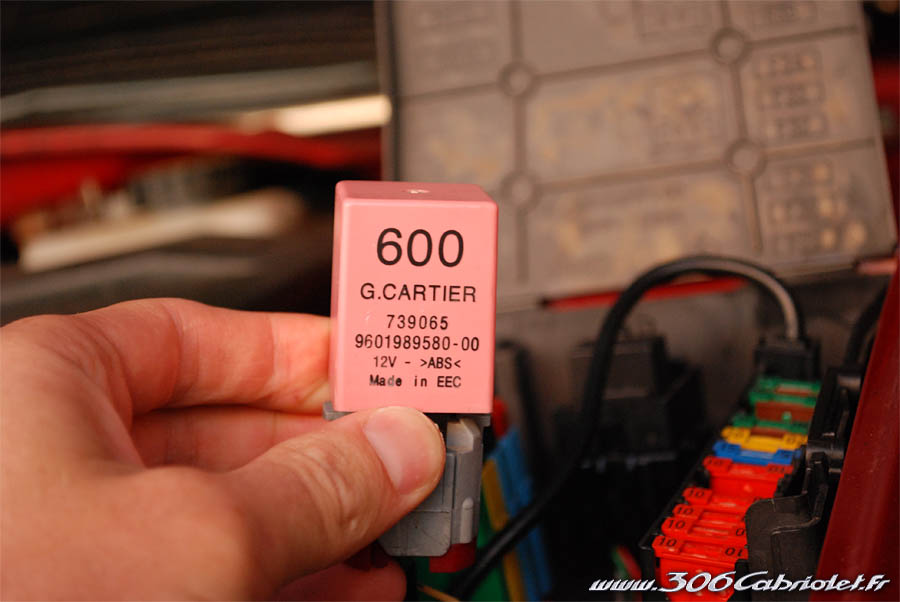

Relais Peugeot rose 6434.61--> 53€ TTC
Vis de fixation ainsi que colliers en plastique pour fixer les durites.

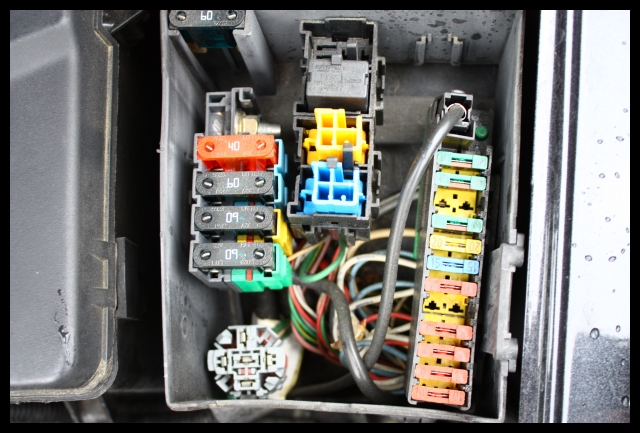

Voici le relais placé dans la boite à fusible du compartiment moteur (coté conducteur près de l'amortisseur quand on ouvre le capot) - il faut récupérer un support gris dans une casse ou il faudra souder directement les fils sur le relais sinon, un clips en plastique est prévu pour l'emboiter dans la boite à fusible :

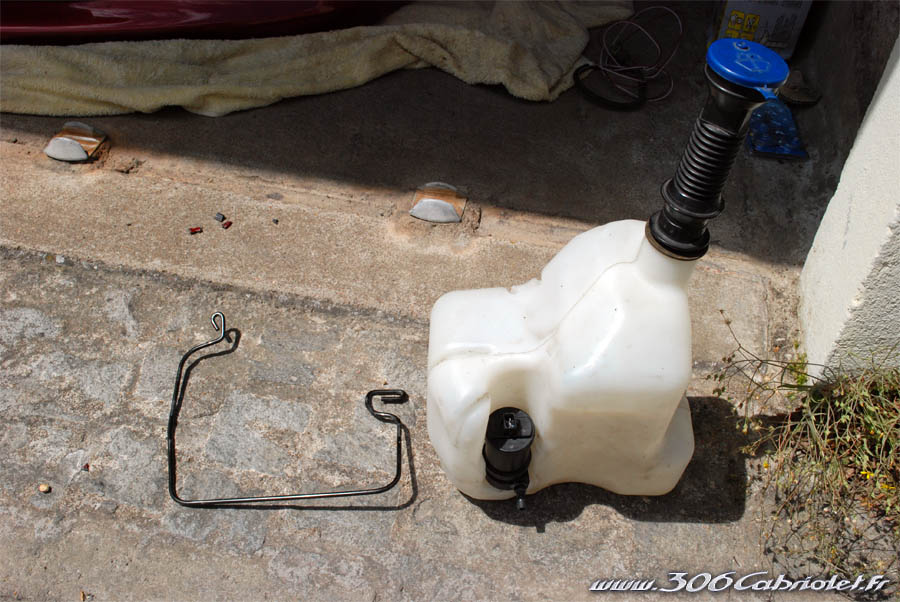

Le bocal avec sa tige en fer indispensable à la fixation du bocal (fournie avec) :



Le bouchon bleu est différent et contient un tube pour vérifier le niveau :



Pose Lave-projecteurs (Sur pare-chocs neuf)


1. Outillage nécessaire

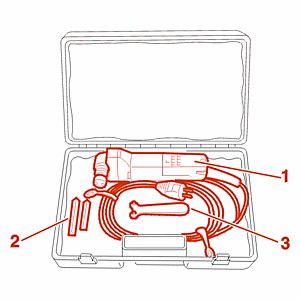

Couteau électrique ; Composition ensemble :
(1) couteau électrique seul
(2) pierre à affûter
(3) clé à ergots


[1] lame butée réglable N°143 réf. PR 9769.23


[2] Gabarit pour découpage .


2. Pose
Les pare-chocs avant seront commercialisés en P.R. avec les possibilités d'adaptation de lave-projecteurs

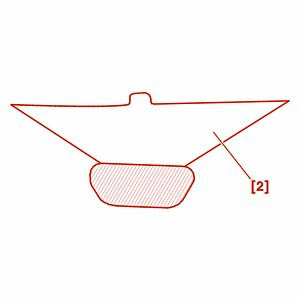

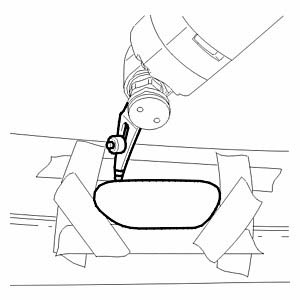

Tracer le tour de la découpe à l'aide du gabarit [ 2] dans l'axe de la 2ème languette supérieure.

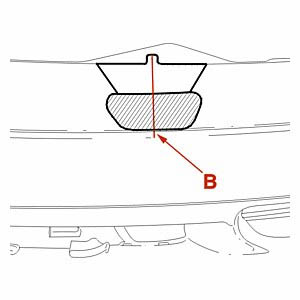

Poser le gabarit côté nervure en (B).
Orienter le gabarit pour côté droit pour côté gauche.


Protéger le tour de la découpe .

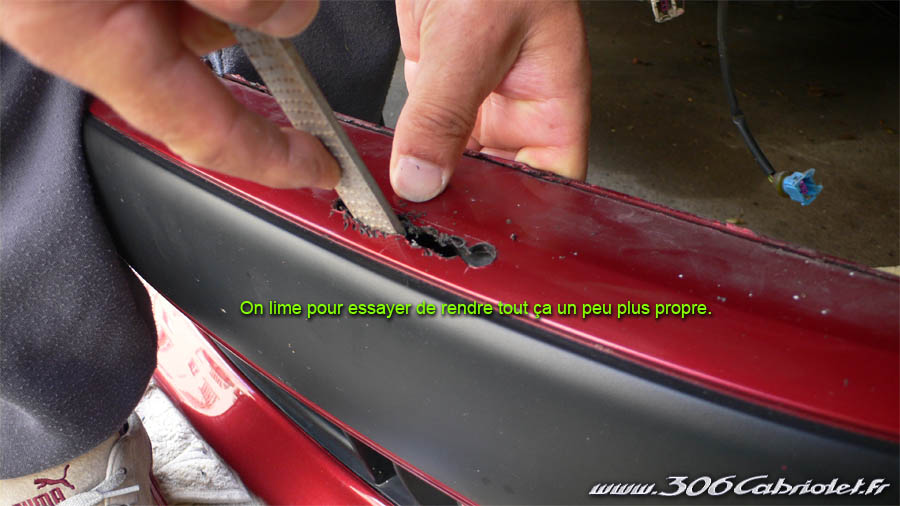

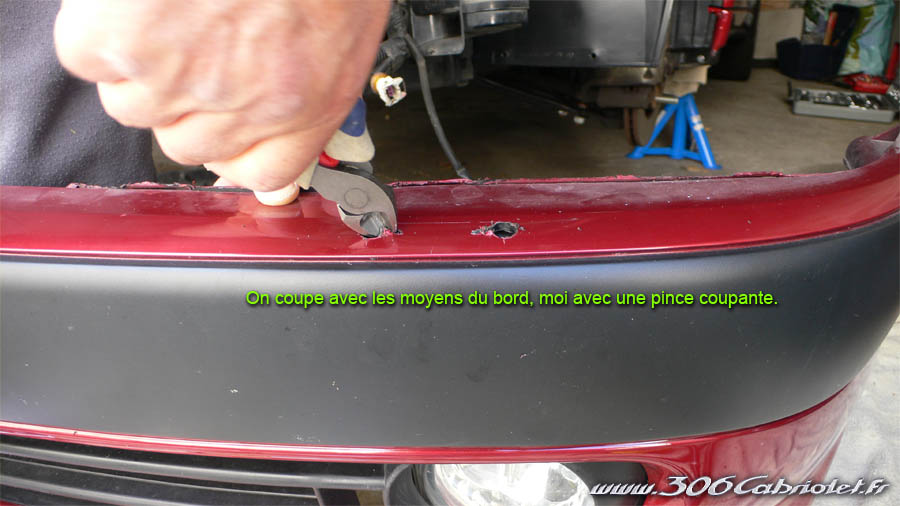

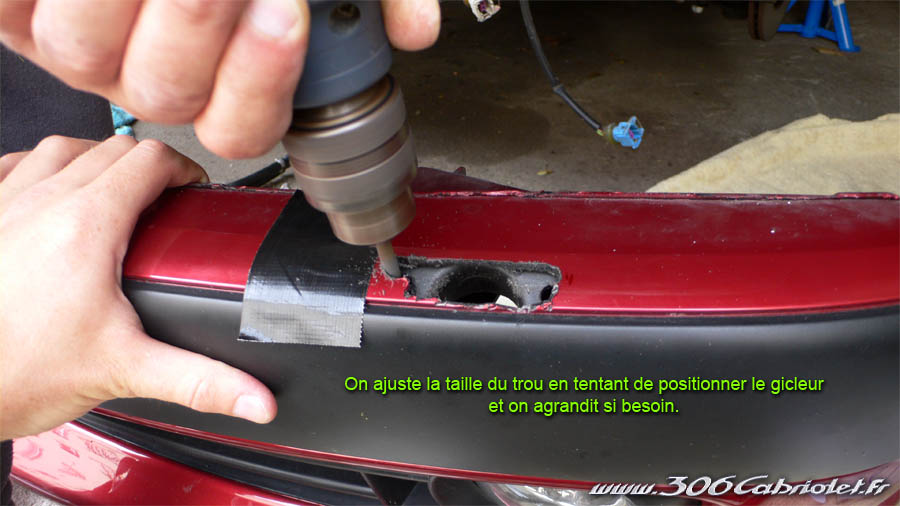

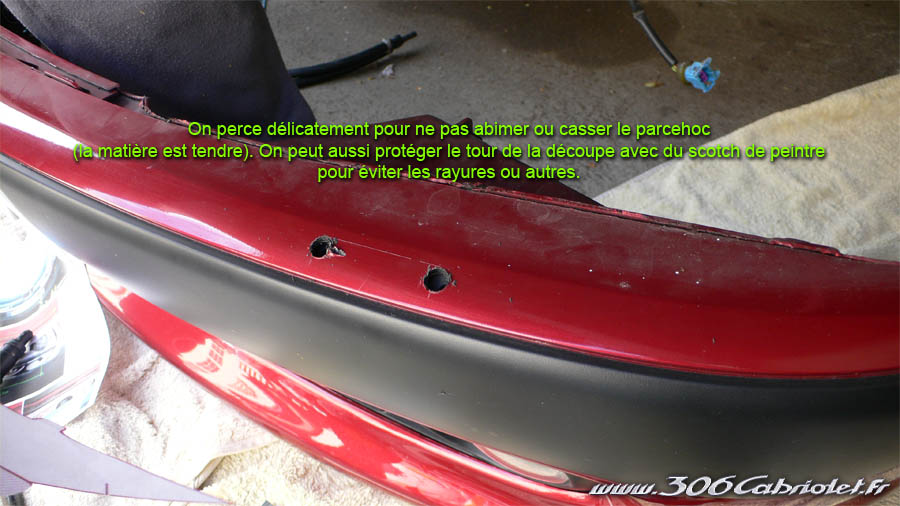

Découper à l'intérieur du tracé à l'aide du couteau n° 1.

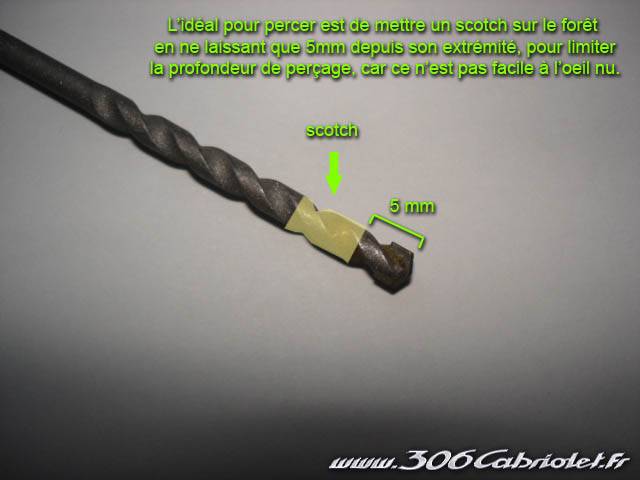

Poser un morceau de scotch à 5 mm au bout du couteau pour contrôler la profondeur.
Découper la partie côté nervure horizontalement au pare-chocs.
Commander les ensembles lave-projecteurs.


Ajuster les lave-projecteurs dans les logements.


Monter les tuyaux sur les lave-projecteurs.
Fixer les lave-projecteurs sur l'armature de pare-chocs.

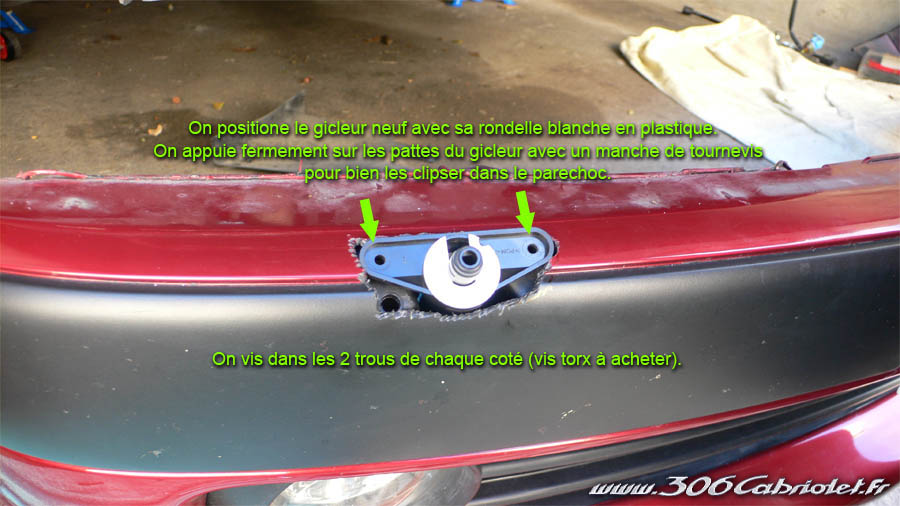

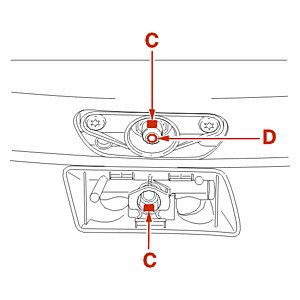

Positionner les méplats (C) face à face; clipper l'ensemble gicleurs en (D).


ATTENTION : Veiller à ne pas détériorer les guides lave-projecteurs.
Poser le tuyau sur l'armature .

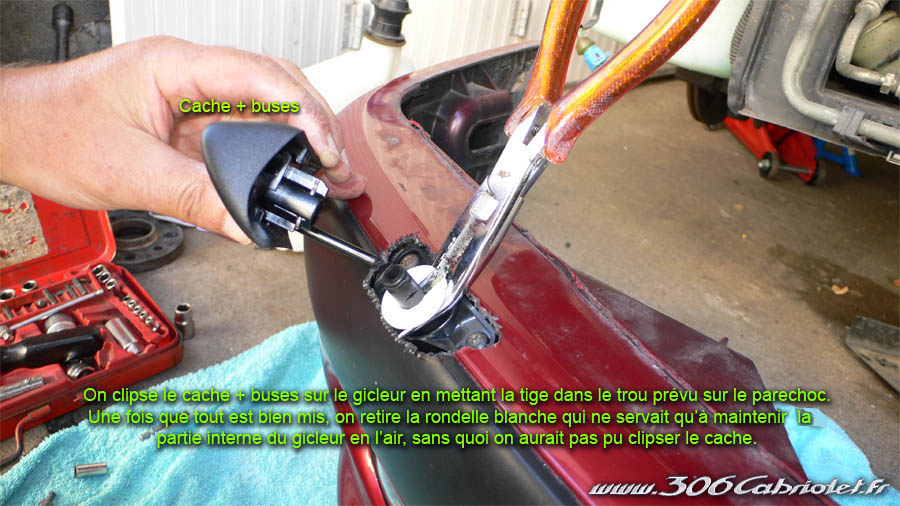

Clipper les gicleurs sur le lave-projecteurs.
Reposer le pare-chocs .
Raccorder le tuyau au bocal lave-vitre dans l'aile avant droite.
Vérifier le fonctionnement.
Régler les gicleurs lave-projecteurs (si nécessaire).

------------------------------------------------------------------------------------

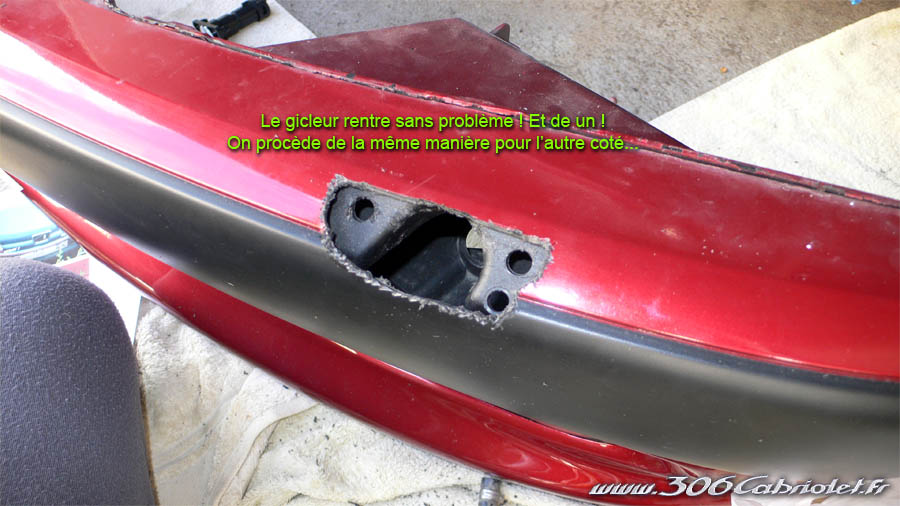

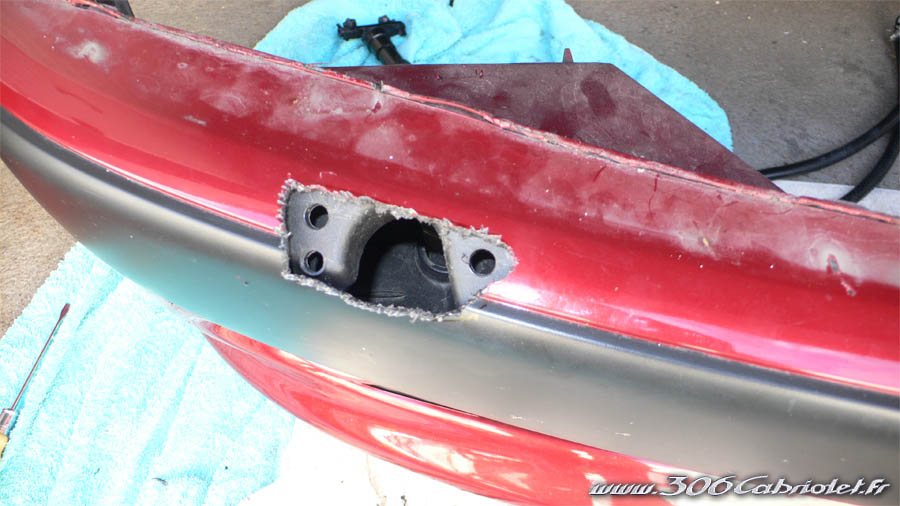

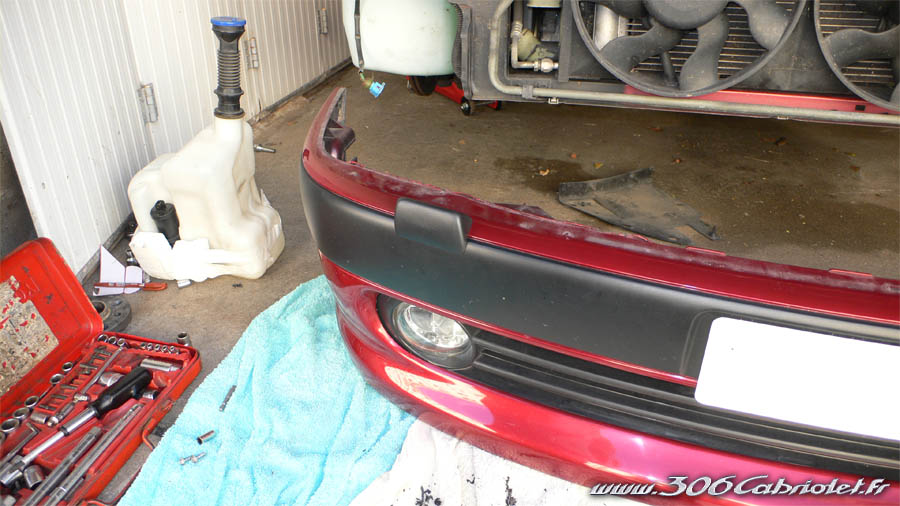

Partie découpe complète Very Happy

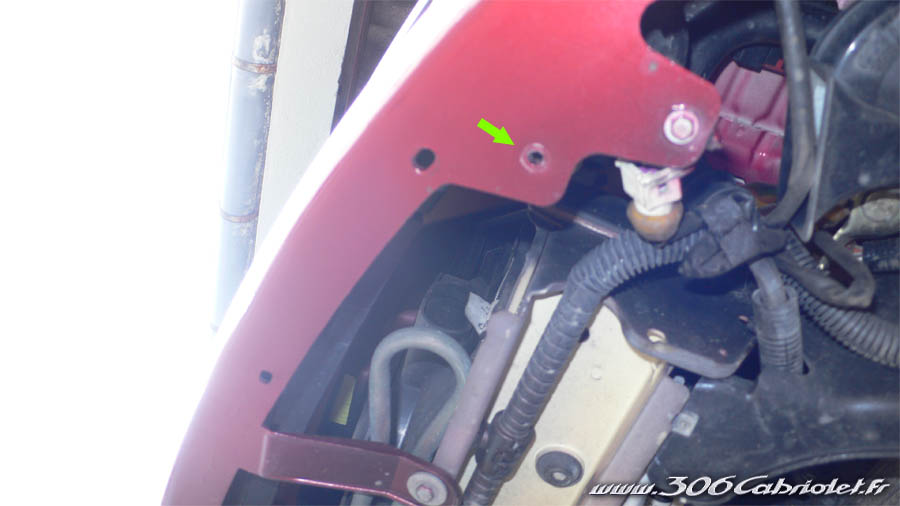

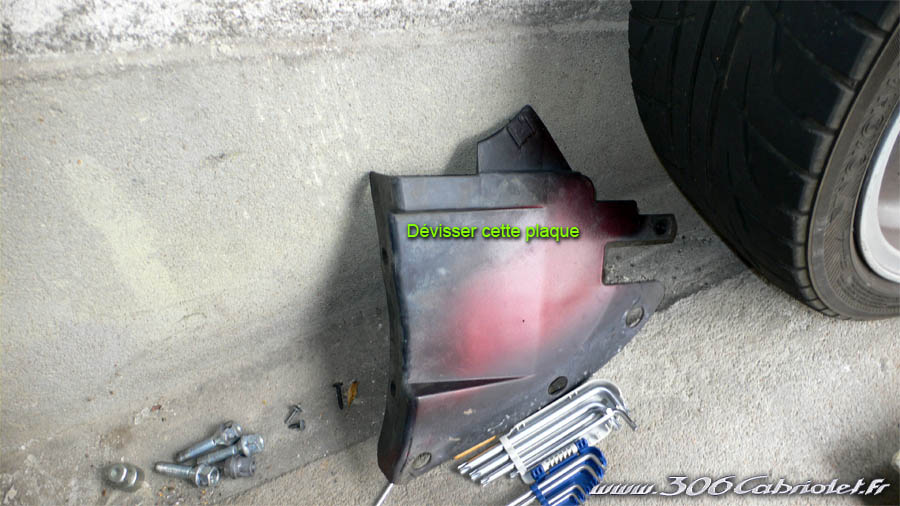

Sous le parechoc, devant la roue avant :

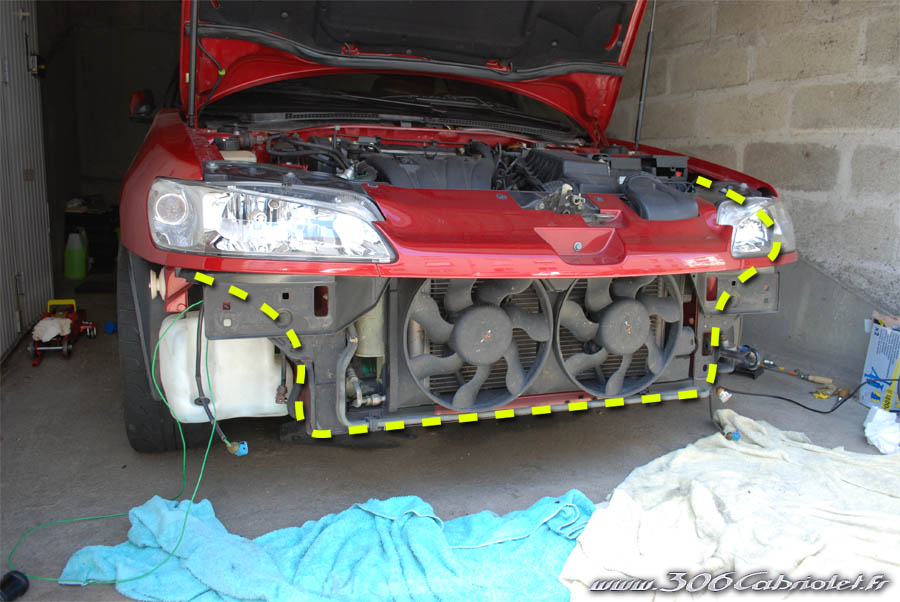

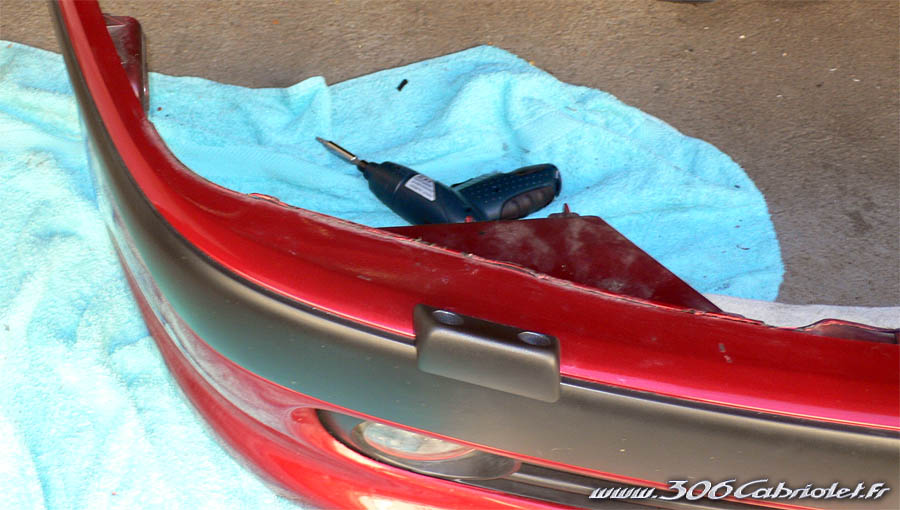

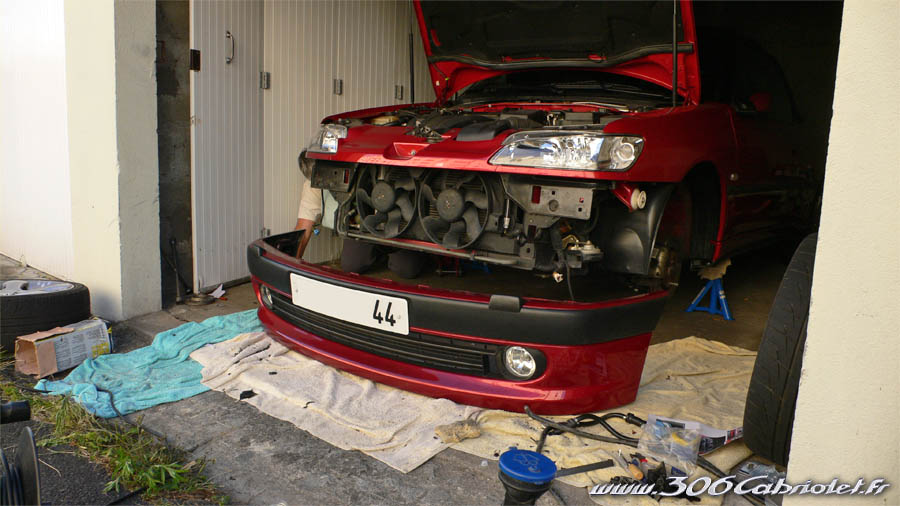

Démontez le parechoc (c'est facile et ça ne pose aucun soucis), je l'ai remonté seul.

Téléchargez en PDF et imprimez le Gabarit de découpe en cliquant sur l'image : Very Happy

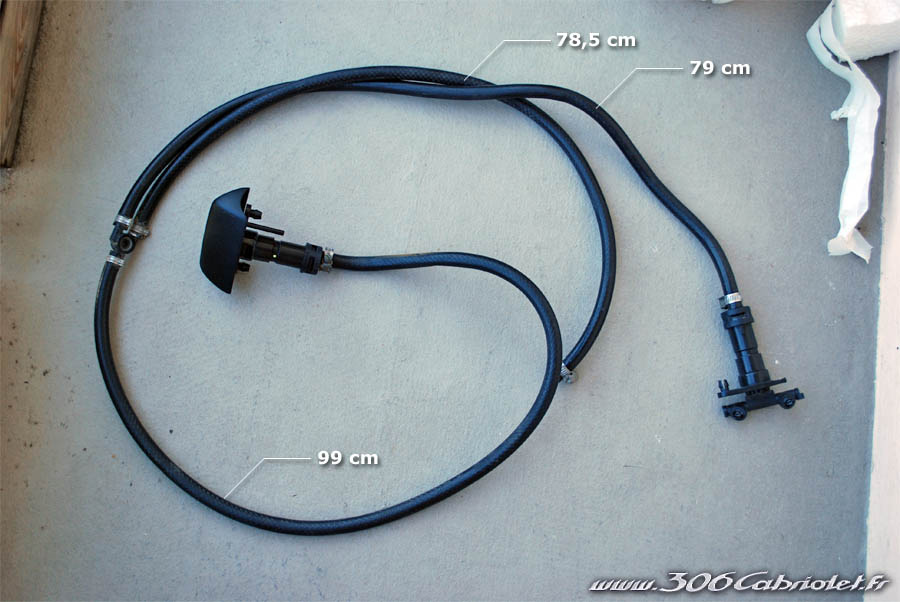

Pour les durites, il faut les couper à la bonne longueur, ceci est un exemple, il n'est pas obligé de respecter ces dimensions, il est possible de couper la durite neuve autrement pour obtenir des longueurs identiques, mais cela ne change rien du tout, les 2 gicleurs se lèveront en même temps




Puis les placer comme ceci :

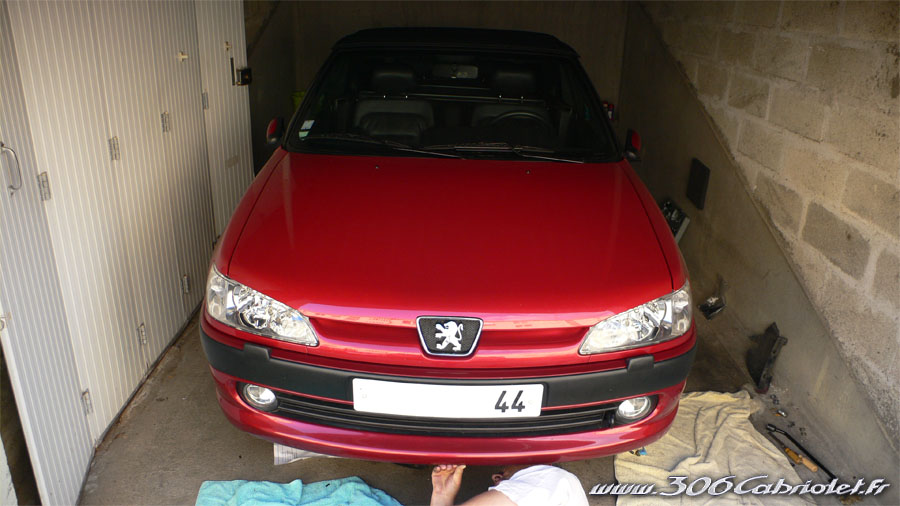

Et un petit aperçu qui tue bong :




Partie électrique :

Il va falloir brancher le relais et l'alimentation de la pompe. Si vous êtes précablé c'est du gâteau, la prise marron qui se ballade près du bocal lave-glace (roue avant passager) est à relier à la pompe lave-phare et le relais est à enficher dans le porte-relais-gris du boitier fusible dans le moteur (près de l'amortisseur coté conducteur)

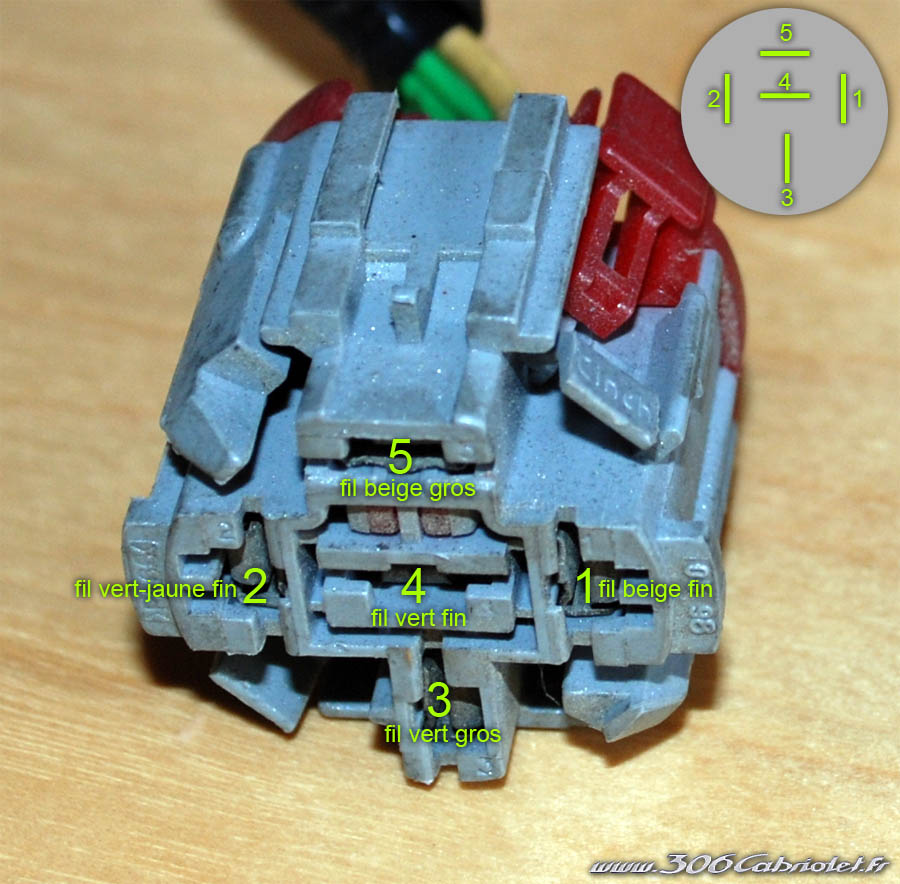

Voici le porte relais gris :



Il est situé ici :



Une encoche est prévue pour poser le porte-relais si vous n'êtes pas précablé :




- voie 1 du relais ou 86 (fil beige fin 513 du porte-relais)( circuit de commande ) à relier voie 2B fil 510 (fil violet) du connecteur gris de la commande lave-vitre / essuie-glace (coté droit derrière le volant dans l'habitacle)
- voie 2 du relais ou 85 (fil vert-jaune fin M513 du porte-relais)(circuit de puissance) à relier à la masse
- voie 3 du relais ou 30 (fil vert gros 542 du porte-relais)(cuircuit de puissance) à relier à la voie 1 de la pompe de lave phare, la voie 2 de la pompe de lave phare à relier à la masse (une masse est dispo sur l'aile)
- voie 4 du relais ou 87a (fil vert fin PC6 du porte-relais)(circuit de commande) à relier au fusible F30 borne + (fil bleu) dans le boitier fusible moteur (poser le fil par le dessus et remettre ensuite le fusible)
- voie 5 du relais ou 87 (fil beige gros B360 ou B061 du porte-relais)(circuit de puissance) à relier au fusible F36 dans le boitier fusible moteur (rajouter une cosse car la fiche est vide d'origine même si le fusible 20A jaune est présent).

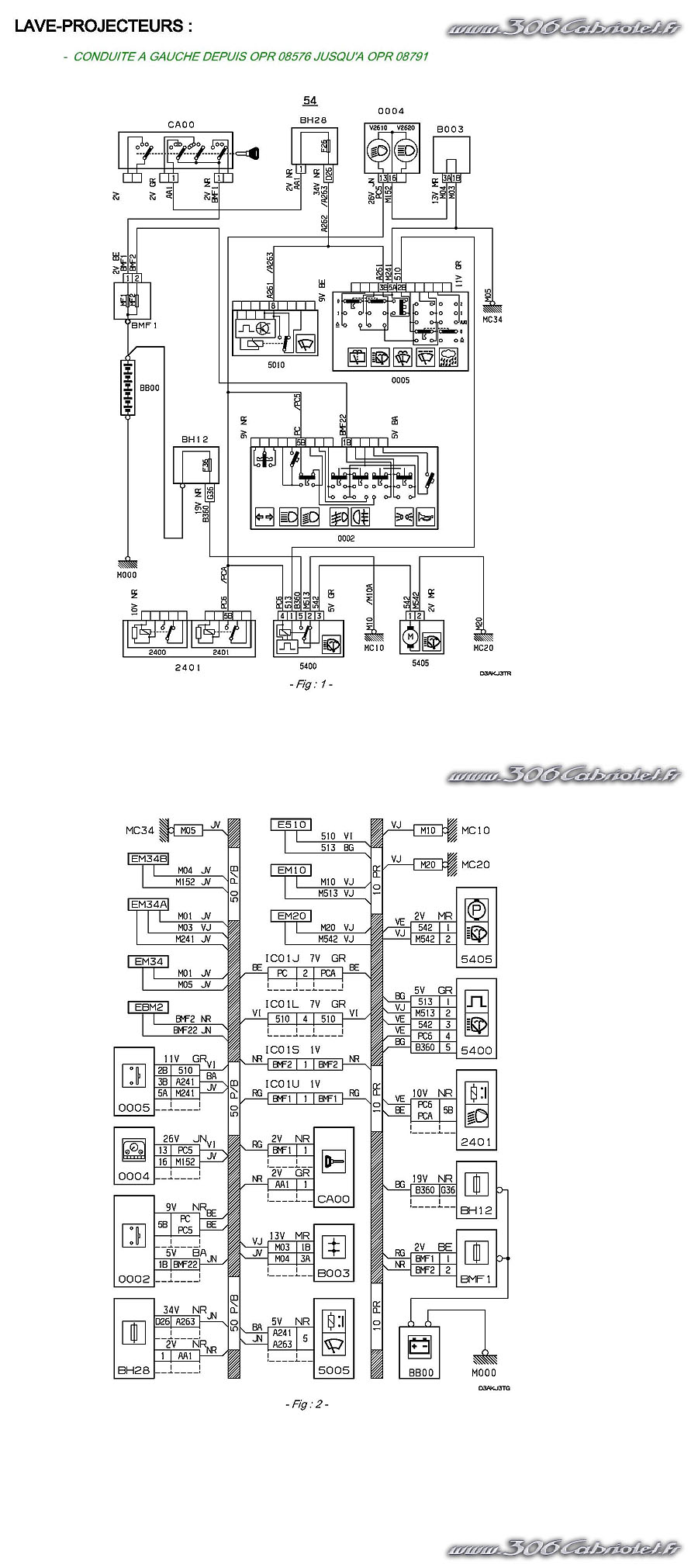

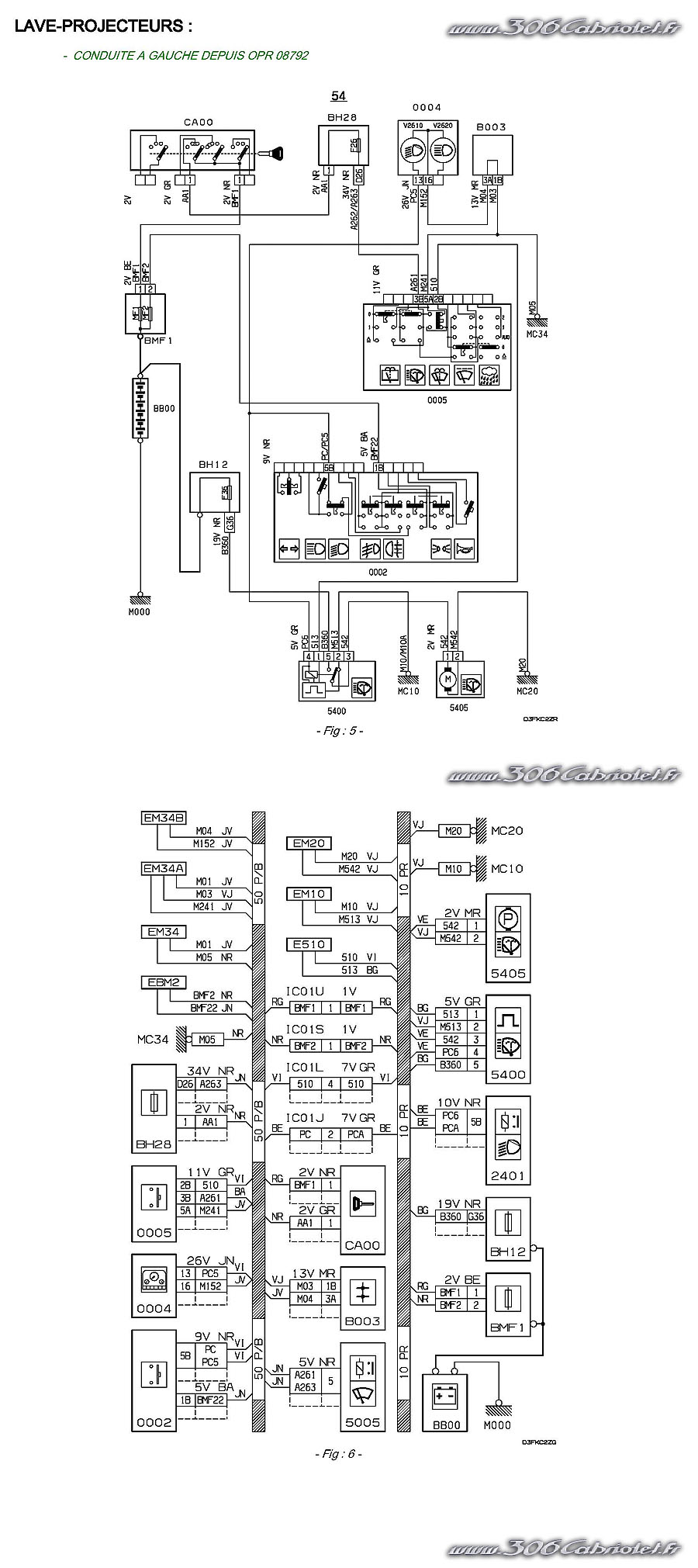

Voici les schémas électriques des lave-projecteurs :





Voici les diverses connexions en réel :

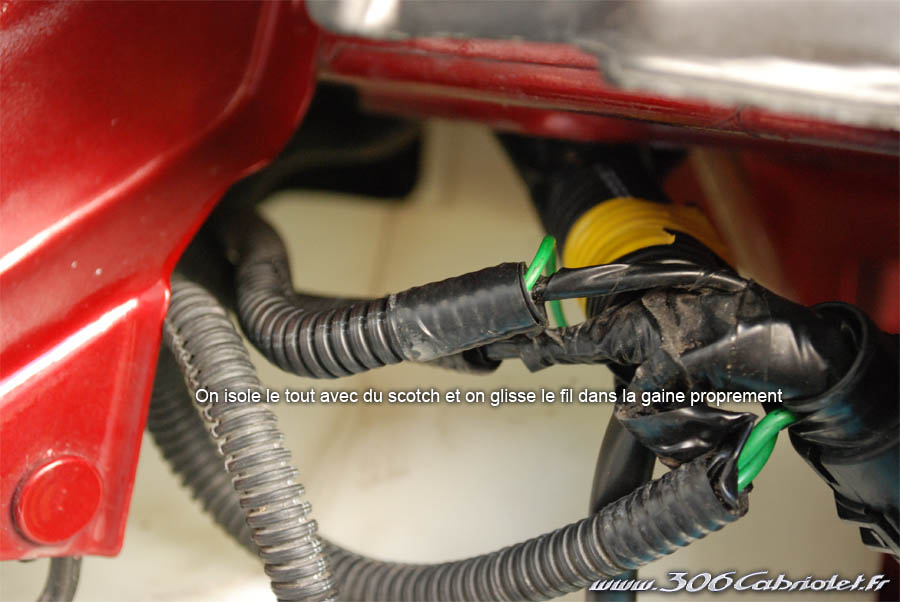

Passage des cables dans la gaine d'origine qui passe sous le radiateur et qui arrive de chaque coté des ailes, j'ai vraiment fait attention à ça pour éviter une coupure accidentelle du fil :

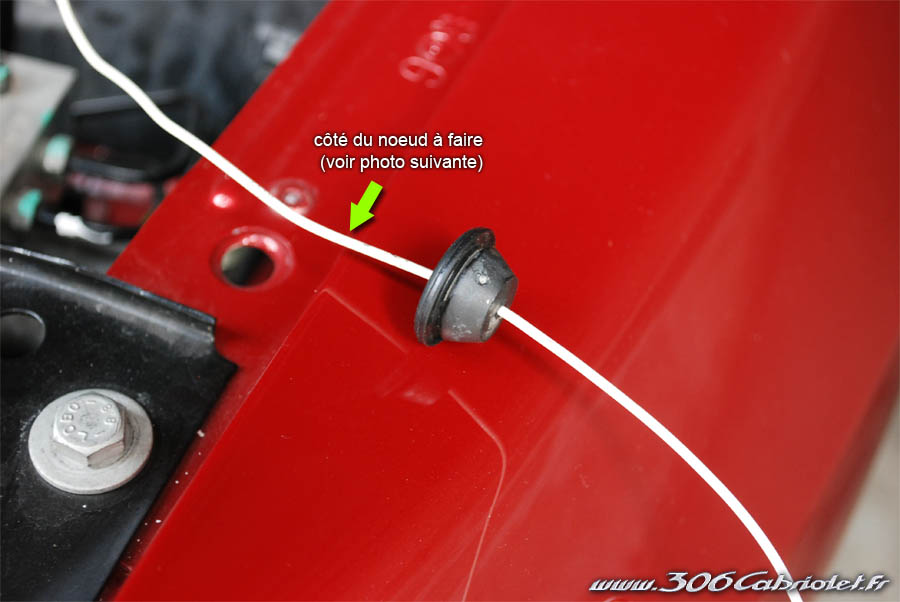

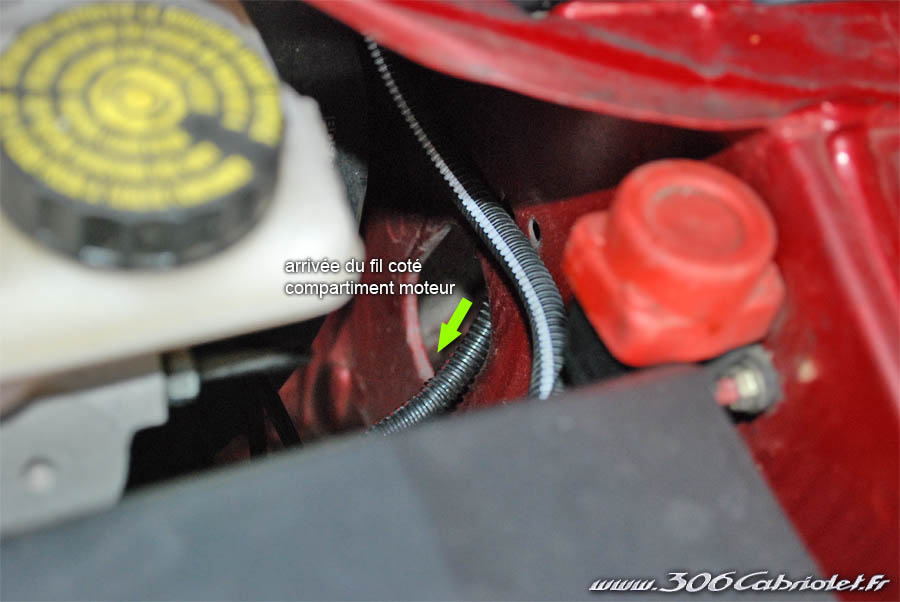

Passage du fil vers l'habitacle :

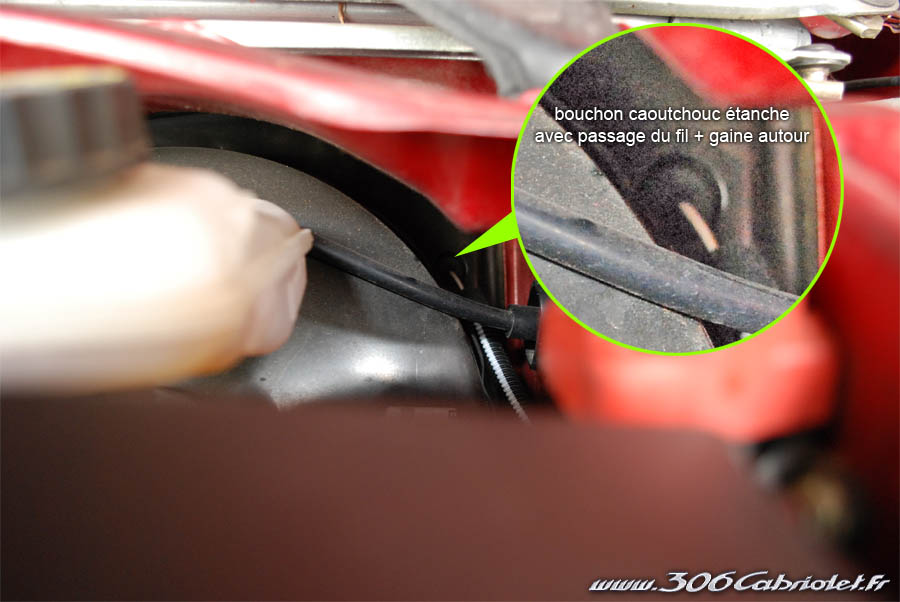

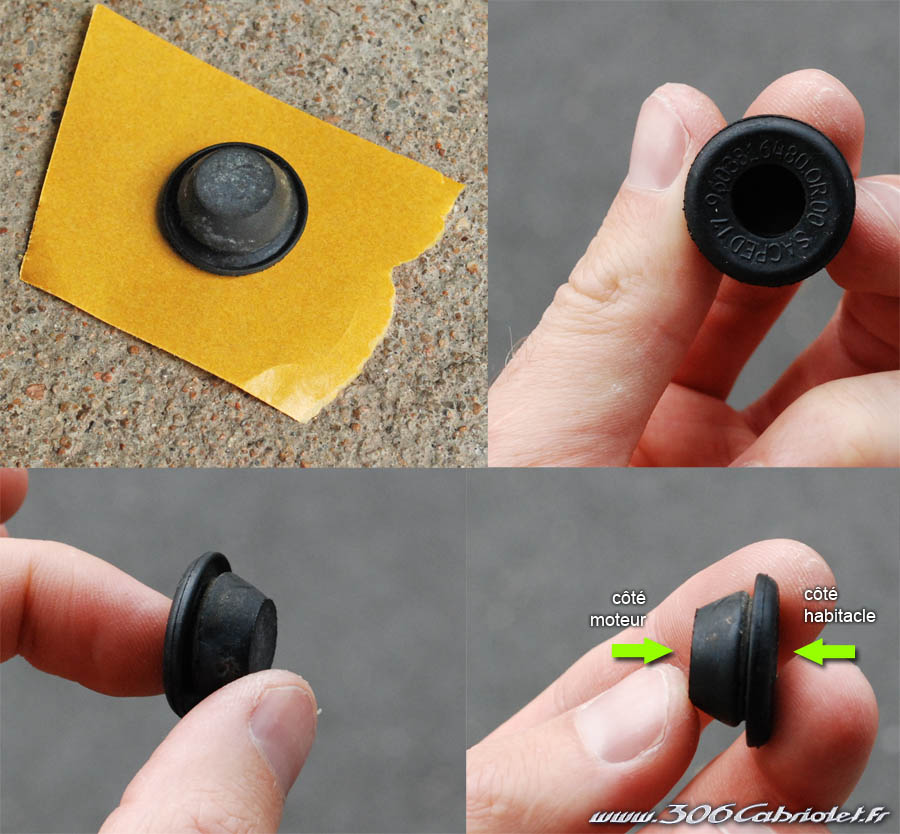

Bouchon caoutchouc à retirer depuis le compartiment moteur pour ne pas le faire tomber dans l'intérieur du tableau de bord :

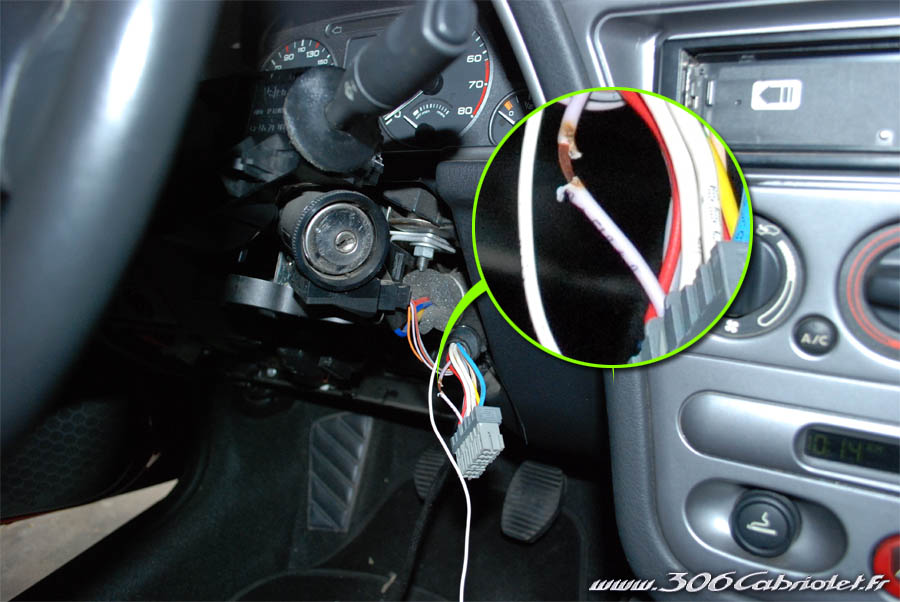

Le faisceau du commodo de lave-glace :

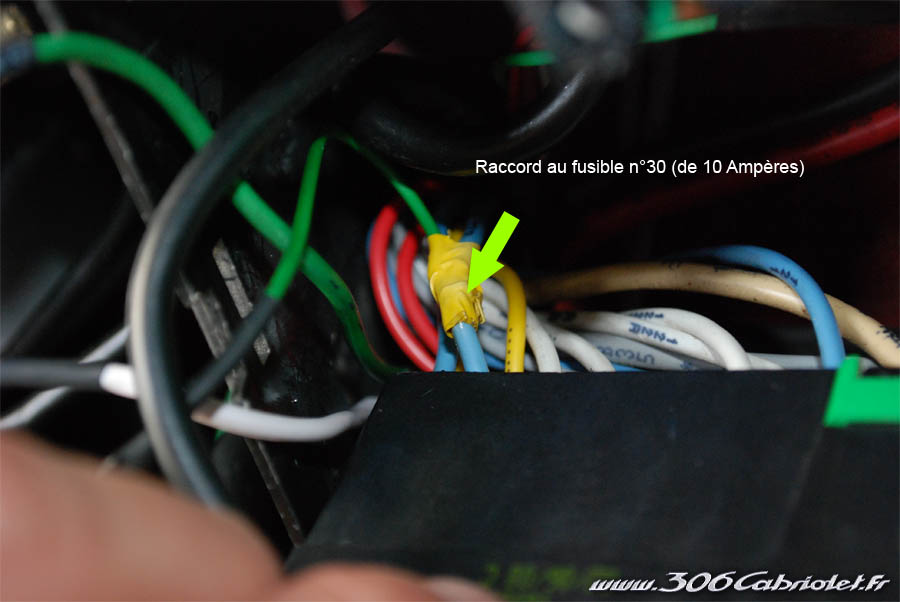

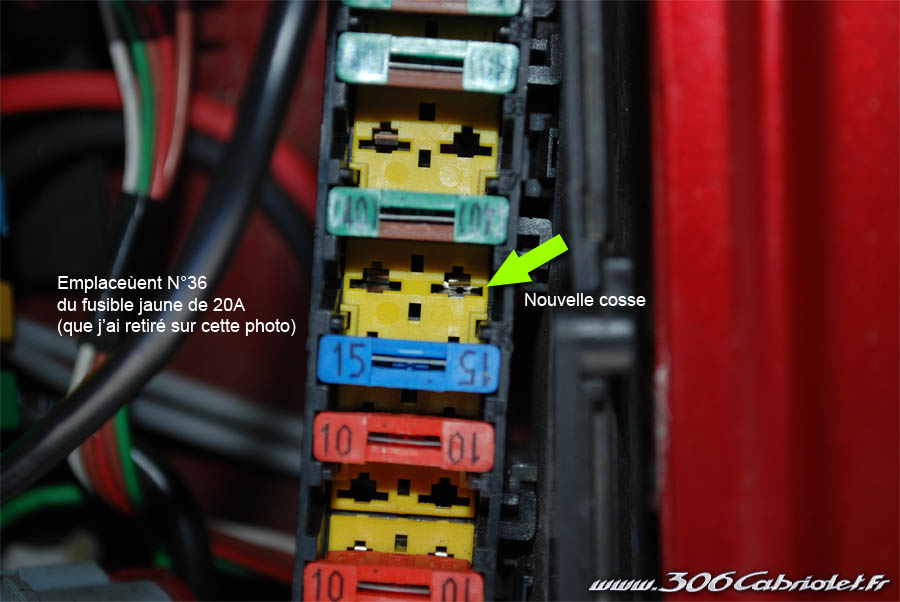

Voici la cosse à ajouter (à récupérer en casse) pour relier le circuit au fusible N°36, sur le fusible 20A existant (jaune) :

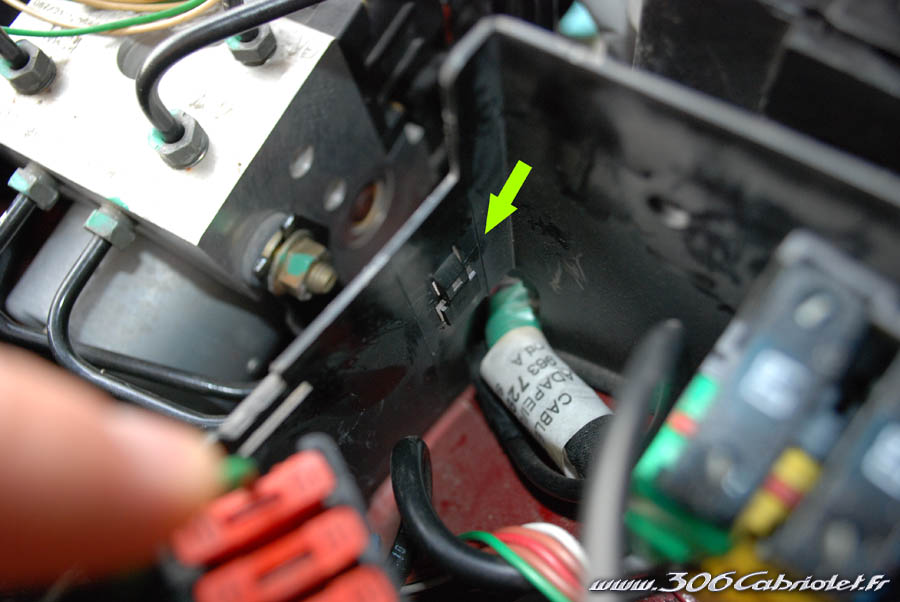

Et la masse à laquelle j'ai relié le relais :

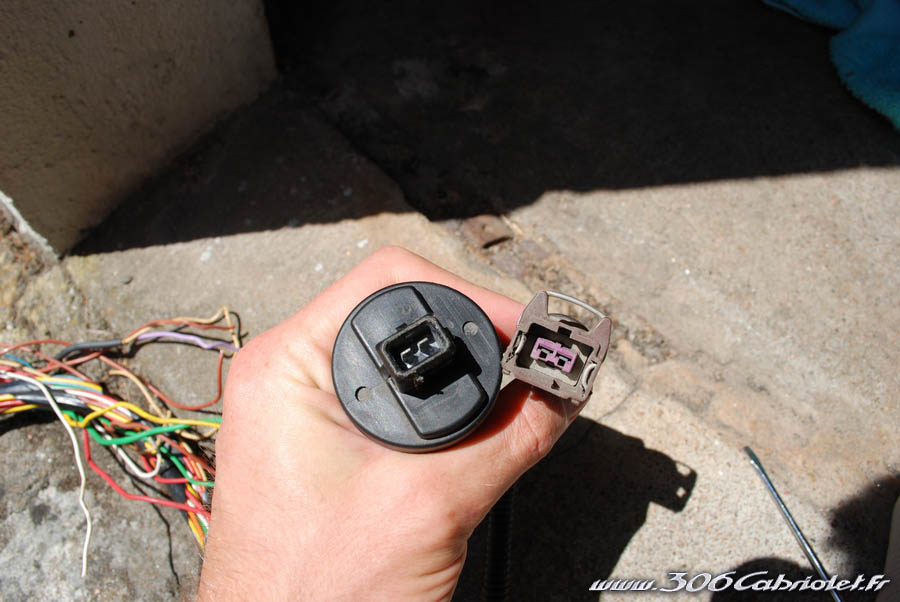

La pompe doit être placée dans le bocal à son emplacement et la fiche marron doit arriver au niveau de la pompe (soit vous être précablé, soit c'est à vous de le faire) :


_________________
Voltar ao Topo Ir em baixo
http://www.facebook.com/fotospretobranco
c306p
clube 306 (3*)
clube 306 (3*)
avatar

Mensagens : 888
Data de inscrição : 19/06/2010

MensagemAssunto: Re: fazer Lava farois   Dom Nov 07, 2010 2:41 am

amigo d306 é de facto uma informação muito util mas acho que está deslocada de sitio Razz era mais um DY he he
Voltar ao Topo Ir em baixo
XaYmYte_Pug306
clube 306 (0*)
clube 306 (0*)
avatar

Mensagens : 143
Data de inscrição : 20/10/2010
Idade : 30

MensagemAssunto: Re: fazer Lava farois   Dom Nov 07, 2010 8:26 am

Amigo d306,é msm isso td sem tirar nem por..Very Happy A utilidade é kuase nenhuma,é certo,ms esteticamente fica brutal,eu axo,e se tiveres xenon na IPO j n te dizem nd..DIY j n posso fazer pk j estao montados...
Voltar ao Topo Ir em baixo
dann
Admin
Admin
avatar

Mensagens : 4184
Data de inscrição : 01/04/2010
Idade : 42

MensagemAssunto: Re: fazer Lava farois   Dom Nov 07, 2010 12:16 pm

se é para a estectica entao ponham so aonde sai a agua para enganar sem o mecanismo

_________________
Voltar ao Topo Ir em baixo
http://www.facebook.com/fotospretobranco
edgar306
clube 306 (2*)
clube 306 (2*)
avatar

Mensagens : 455
Data de inscrição : 30/09/2010
Idade : 33

MensagemAssunto: Re: fazer Lava farois   Qua Nov 10, 2010 12:39 am

d306 escreveu:
se é para a estectica entao ponham so aonde sai a agua para enganar sem o mecanismo

Pois mas na insp topam, certamente...
Voltar ao Topo Ir em baixo
306_turbo
clube 306 (5*)
clube 306 (5*)
avatar

Mensagens : 2646
Data de inscrição : 24/06/2010
Idade : 31

MensagemAssunto: Re: fazer Lava farois   Qua Nov 10, 2010 2:51 pm

mt mais simples e barato e utilizarem o tubo que ia para o vidro de tras..
praticamente todos andam sem escova, e so tirar o tubo e meter um pros farois..

digo eu assim com os nervos..
Voltar ao Topo Ir em baixo
dj_etmoene
clube 306 (1*)
clube 306 (1*)


Mensagens : 243
Data de inscrição : 13/07/2010

MensagemAssunto: Re: fazer Lava farois   Sex Nov 12, 2010 1:32 am

mt bom mesmo! nunca tinha visto a montagem!! ADorava meter isso na break...mas o valor na pugas assusta...
Voltar ao Topo Ir em baixo
edgar306
clube 306 (2*)
clube 306 (2*)
avatar

Mensagens : 455
Data de inscrição : 30/09/2010
Idade : 33

MensagemAssunto: Re: fazer Lava farois   Sex Nov 12, 2010 2:08 am

306_turbo escreveu:
mt mais simples e barato e utilizarem o tubo que ia para o vidro de tras..
praticamente todos andam sem escova, e so tirar o tubo e meter um pros farois..

digo eu assim com os nervos..

Pois... Era mais ou menos essa a ideia...
Voltar ao Topo Ir em baixo
dann
Admin
Admin
avatar

Mensagens : 4184
Data de inscrição : 01/04/2010
Idade : 42

MensagemAssunto: Re: fazer Lava farois   Sex Nov 12, 2010 1:25 pm

bem isso ja nao sei...mas se fucionar como dizem Very Happy

_________________
Voltar ao Topo Ir em baixo
http://www.facebook.com/fotospretobranco
edgar306
clube 306 (2*)
clube 306 (2*)
avatar

Mensagens : 455
Data de inscrição : 30/09/2010
Idade : 33

MensagemAssunto: Re: fazer Lava farois   Sex Nov 12, 2010 10:55 pm

d306 escreveu:
bem isso ja nao sei...mas se fucionar como dizem Very Happy

Bem... Só há uma solução... experimentar sem furar o xokes...
Voltar ao Topo Ir em baixo
XaYmYte_Pug306
clube 306 (0*)
clube 306 (0*)
avatar

Mensagens : 143
Data de inscrição : 20/10/2010
Idade : 30

MensagemAssunto: Re: fazer Lava farois   Dom Nov 14, 2010 6:47 am

306_turbo escreveu:
mt mais simples e barato e utilizarem o tubo que ia para o vidro de tras..
praticamente todos andam sem escova, e so tirar o tubo e meter um pros farois..

digo eu assim com os nervos..

Pois mas n te esqueças k tens k ter uma bomba de agua k tanha pressao suficiente p fazer subir os lava farois e garanto-t k a bomba do limpa para-brisas n tem..e tb n te esqueças k nos faseII e III so temos um bomba k faz o para-brisas e para o oculo trseiro,so imverte os polos..
Voltar ao Topo Ir em baixo
XaYmYte_Pug306
clube 306 (0*)
clube 306 (0*)
avatar

Mensagens : 143
Data de inscrição : 20/10/2010
Idade : 30

MensagemAssunto: Re: fazer Lava farois   Dom Nov 14, 2010 6:52 am

Pessoal n inventem...eu proprio j esprimentei de td,so com o material de origem é k fica a funcional em condiçoes..Eu comprei td o material de origem a unica coisa k n é original é o chokes da frente...
Voltar ao Topo Ir em baixo
c306p
clube 306 (3*)
clube 306 (3*)
avatar

Mensagens : 888
Data de inscrição : 19/06/2010

MensagemAssunto: Re: fazer Lava farois   Dom Nov 14, 2010 12:25 pm

eu conheço um 306 GTI que tem estes lava farois de origem no carro...
por isso tem que haver material original para o 306.
Voltar ao Topo Ir em baixo
XaYmYte_Pug306
clube 306 (0*)
clube 306 (0*)
avatar

Mensagens : 143
Data de inscrição : 20/10/2010
Idade : 30

MensagemAssunto: Re: fazer Lava farois   Dom Nov 14, 2010 3:35 pm

SLBenficas escreveu:
eu conheço um 306 GTI que tem estes lava farois de origem no carro...
por isso tem que haver material original para o 306.

Ah td de origem Peugeot so k o problema é k é td mt caro para as peças k sao,eu axo...
Voltar ao Topo Ir em baixo
dann
Admin
Admin
avatar

Mensagens : 4184
Data de inscrição : 01/04/2010
Idade : 42

MensagemAssunto: Re: fazer Lava farois   Dom Nov 14, 2010 7:39 pm

eu ja disse no inicio que tudo de origem 500euros
nao justifica muito honestamente
de longe investir num a.c ou aquecimento de bancos

_________________


Última edição por d306 em Dom Nov 14, 2010 7:51 pm, editado 1 vez(es)
Voltar ao Topo Ir em baixo
http://www.facebook.com/fotospretobranco
edgar306
clube 306 (2*)
clube 306 (2*)
avatar

Mensagens : 455
Data de inscrição : 30/09/2010
Idade : 33

MensagemAssunto: Re: fazer Lava farois   Dom Nov 14, 2010 7:44 pm

d306 escreveu:
eu ja disse no inicio que tudo de origem 500euros
nao justifica muito honestamente
de longe investir num a.c ou aquecimento de bancos

Sim pra isso prefiro investir num a.c.
Sem sombra de duvidas
Voltar ao Topo Ir em baixo
edgar306
clube 306 (2*)
clube 306 (2*)
avatar

Mensagens : 455
Data de inscrição : 30/09/2010
Idade : 33

MensagemAssunto: Re: fazer Lava farois   Dom Nov 14, 2010 7:47 pm

XaYmYte_Pug306 escreveu:
SLBenficas escreveu:
eu conheço um 306 GTI que tem estes lava farois de origem no carro...
por isso tem que haver material original para o 306.

Ah td de origem Peugeot so k o problema é k é td mt caro para as peças k sao,eu axo...

Pois e só para estar a meter um regador de farois e dar logo uma nota preta, axo que nao....
Voltar ao Topo Ir em baixo
Conteúdo patrocinado




MensagemAssunto: Re: fazer Lava farois

Voltar ao Topo Ir em baixo

fazer Lava farois
Ver o tópico anterior Ver o tópico seguinte Voltar ao Topo
Página 1 de 2Ir à página : 1, 2  Seguinte
 Tópicos similares
-
» fazer Lava farois
» farois nao ligam
» ajuda na modificação dos faróis
» "HEAVEN SPIRIT" LEON FR #18 By spirit_SF [UM AZAR] @3
» Faróis facelift W204

Permissão deste fórum:Você não pode responder aos tópicos neste fórum
Clube 306 Portugal :: Exteriores-
Ir para:
